Schrake, Mülheim an der Ruhr 2019

Leistungsumfang Friedrich Stahlhallen –
Neubau einer 2-geschossigen Satteldachhalle mit Warmdachaufbau inklusive Außentreppe und Balkon
Kombinations-Nutzung Gewerbe/Handel mit Wohnraum

Ingenieurleistungen:

Friedrich Stahlhallen erstellte die Statischen Berechnungen für:

• die Stahlkonstruktion einschließlich Positionsplan
• die Fundamentpläne einschließlich Bewehrungsangaben
• die Nachweise für die Dach- und Wandverkleidung
• die Bodenplatte einschließlich Positionsplan und Bewehrungsplänen
• die Massivbaudecke.

Des Weiteren wurden die Werkstatt-Pläne für die Erstellung der Stahlkonstruktion, die Dach- und Wandverlegepläne sowie der Anker- und Fundamentplan geliefert. Ebenfalls der Wärmeschutznachweis.

Stahlbauarbeiten:

Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Binderkonstruktion, Typ 2-geschossige Satteldachhalle mit Wohnungsbereich (L 30 m, B 20, H 7 m) gefertigt und montiert.

Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgten gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Haupt-Stützen wurden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.

Die Stahlträger wurden mit einer Brandschutzbeschichtung versehen.

Dacharbeiten:

Lieferung und Montage von:

• Dach als Foliendach ausgebildet (Trapezprofil als Tragschale mit mehrschichtigem Dachaufbau)
• Entwässerung: Gullys, außenliegende Regenfallrohre, Notüberläufe
• Dampfsperre im Wohnbereich
• Brandschutzfüller an Trapezblechenden, Lichtkuppeln und Trennwand Wohnbereich
• Gewölbter Lichtkuppel-Einheit mit E-Motor, inklusive Eindichtung mit PVC-Folie und Klappleisten

Wandverkleidung:

Lieferung und Montage von:

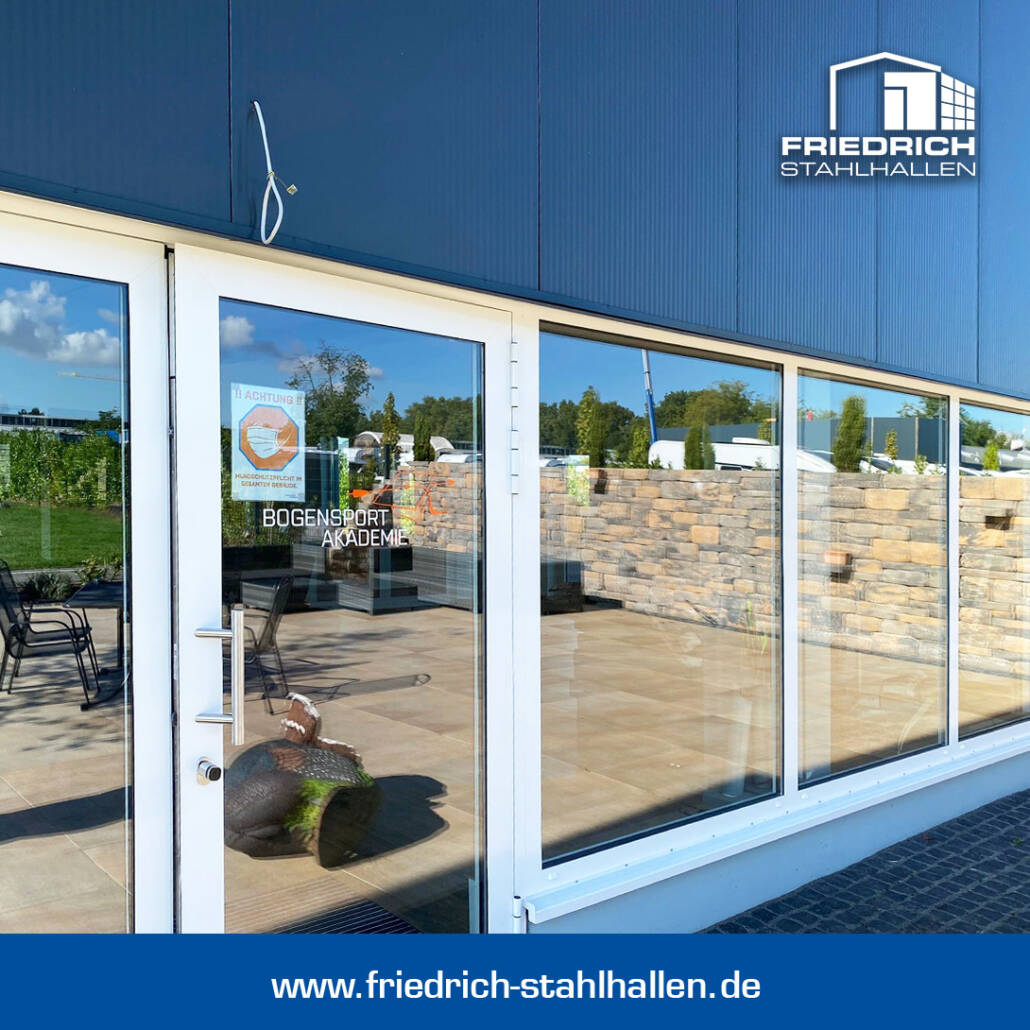

• bandverzinkten Wandriegel Wandriegelhalter zur Aufnahme der Wandfassade sowie der Unterkonstruktion Tore, Türen & Fenster
• bandverzinkten Giebelwinkel
• bandverzinkten Sockelwinkel
• Wandverkleidung aus Sandwich-Paneelen, Deckschalen aus bandverzinktem und zusätzlich kunststoffbeschichtetem Stahlblech, äußere Deckschale in optisch anspruchsvollem Design Microlinierung
• Form-/Kantteilabschlüsse aus bandverzinktem, zusätzlich kunststoffbeschichtetem Stahlblech: Einfassung von Toren, Türen & Fenster; Bodenabschluss Tropfkante; Außenecken; Attikahaube
• Thermowandelementen aus beidseitig bandverzinkten Feinblechschalen
• Form-/Kantteilabschlüsse aus mehrfach gekantetem, verzinktem Feinblech: Tropfkanten einschl. Haltewinkel, Innen-/Außenecken Gebäude, seitliche Einfassungen an Tor-/Tür-/Fensterabschlüssen, oberer Wandfassadenabschluss als Ortgangausbildung
• Attikahaube

Außentreppe & Balkon:

Lieferung und Montage von:

• Feuerverzinkter Treppenanlage (U-Wangentreppe mit Austrittspodest und komplettem Rundrohr-Geländer)
• Feuerverzinkter Balkonanlage 5 x 1 m (mit Podest und komplettem Rundrohr-Geländer/-Handlauf)

Transport/Fuhrpark/Baustellen-Sicherheit:

• Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
• für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellten Baufahrzeuge und Höhenzugangstechnik
• für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen die Absturzsicherungen (Traufschutzeinrichung, ABS Lanyard, Scheren-Arbeitsbühnen, Rollgerüste, Netze, Leiternturm) für die Monteure ein
