IPC Krause, Versmold 2021

Neubau einer Satteldachhalle/Lagerhalle – Leistungsumfang Friedrich Stahlhallen

Ingenieurleistungen:

Friedrich Stahlhallen erstellte die prüffähige Statische Berechnung der Stahlkonstruktion inklusive Positionsplan sowie Fundamentdimensionierung und Bewehrungspläne. Des Weiteren wurden die Werkstatt-Pläne für die Erstellung der Werkplanung Konstruktion Stahlhalle sowie der Dach- und Wandverlegepläne geliefert.

Stahlbauarbeiten:

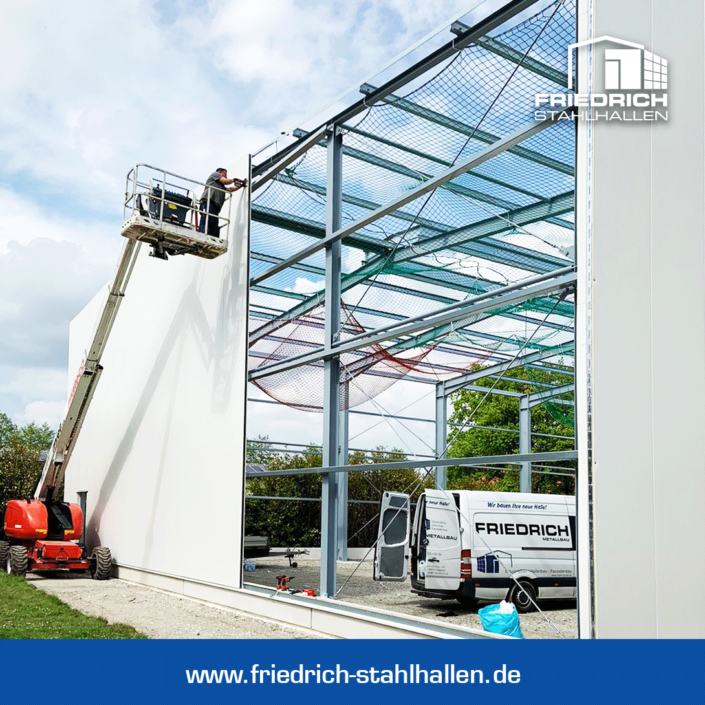

Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen nach EN 1090-2 als statisch tragende Konstruktion, Typ Satteldachhalle/Lagerhalle (L 27 m, B 22 m, H 8 m) gefertigt und montiert.

Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgten gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Stützen wurden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.

Dacharbeiten:

Lieferung und Montage von:

• bandverzinkten Dachpfetten
• Dacheindeckung aus Thermopaneelen

Wandverkleidung + Unterkonstruktion:

Lieferung und Montage von:

• bandverzinkten Wandriegel inkl. Wandriegelhalter zur Aufnahme der Wandverkleidung sowie der Ausrahmungen für Tore und Türen
• Wandverkleidung: Sandwichverbundelement aus Hartschaumkern, zwischen Deckschalen aus bandverzinktem kunststoffbeschichtetem Stahlblech; äußere Deckschale in optisch anspruchsvollem Design einer Microlinierung

Tore + Türen:

Lieferung und Montage von:

• Sektionaltoranlage mit Elektroantrieb
• Aluminium-Sichtsektion mit Acrylverglasung
• Nebeneingangstüren mit Panikschloss

Oberlichtband:

Lieferung und Montage von:

• Lichtband-Zarge, aus Stahlblech, verzinkt
• Lichtband mit Durchsturzsicherung
• Lichtband-Klappe zur Be- und Entlüftung
• Windleitführung
• Notauslösekasten

Entwässerung:

Lieferung von:

• Zinkdachrinne + Zink-Regenfallrohr

Fertigteilsockel:

Lieferung und Montage von:

• Sockelelementen mit Dämmung und Schiene

Transport/Fuhrpark/Baustellen-Sicherheit:

• Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
• für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellte Höhenzugangstechnik (hier: Arbeitsbühne bis 8 m)
• für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen die Absturzsicherungen (ABS Lanyard, Bühnen, Rollgerüste, Netze, Leiternturm) für die Monteure ein
