Beetz, Grebenhain 2023

Leistungsumfang für Beetz Stahlhalle –
Neubau einer Satteldachhalle

Ingenieurleistungen:

Friedrich Stahlhallen erstellte die Statischen Berechnungen für:

• die Stahlkonstruktion einschließlich Positionsplan
• die Fundamentdimensionierung einschließlich Bewehrungspläne.

Des Weiteren wurden die Werkstatt-Pläne für die Erstellung der Stahlhallenkonstruktion sowie der Dach- und Wandverlegepläne geliefert.

Stahlbauarbeiten:

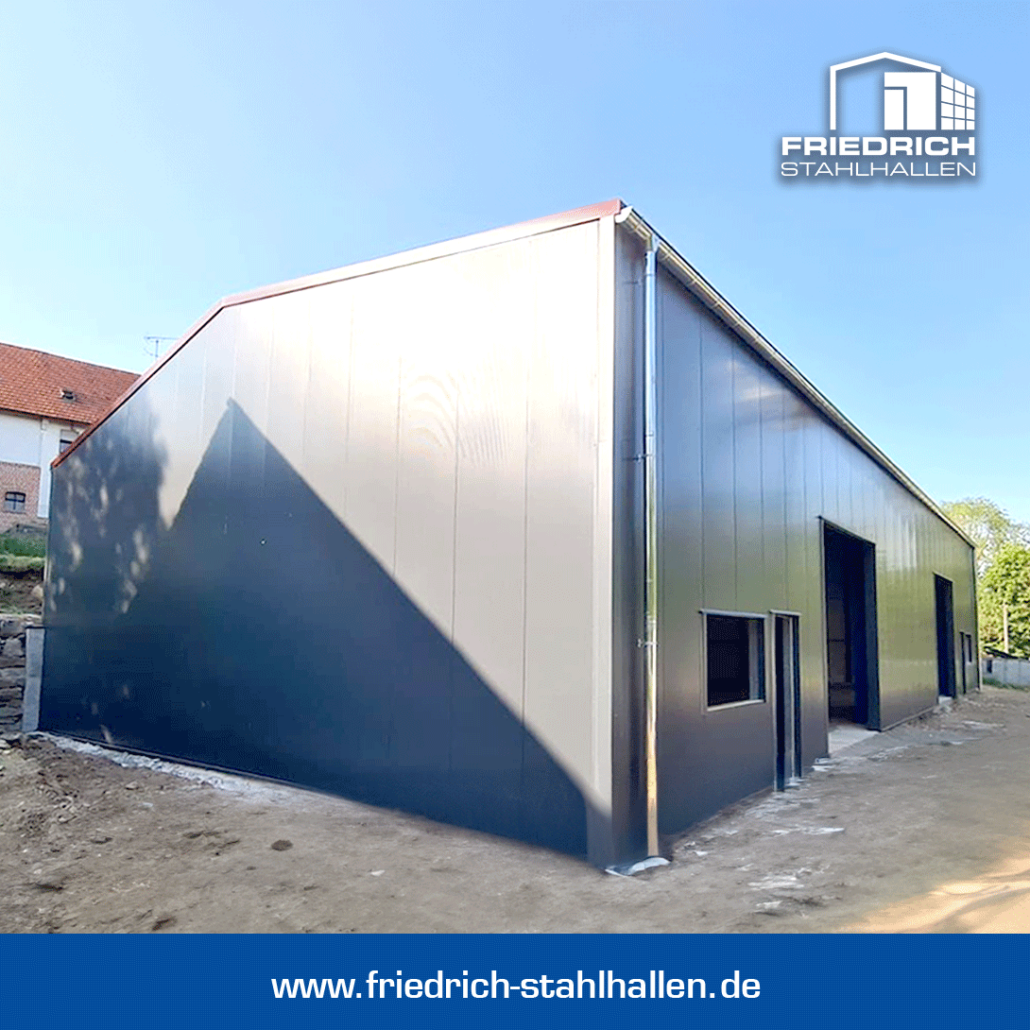

Die Stahlhallenkonstruktion wird von Friedrich Stahlhallen als statisch tragende Konstruktion, Typ Satteldachhalle (L 30 m, B 15 m, H 6 m) gefertigt und montiert.

Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgen gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Stützen werden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.

Dacharbeiten:

Lieferung und Montage von:

• bandverzinkten Dachpfetten einschl. Haltern, Schlaudern und Diagonalen
• Dachverkleidung Sandwichpaneele, Außen- und Innenschale Stahlblech verzinkt
• Formteilabschlüsse aus verzinktem Feinblech: Ober- und Unterfirst, Rinneneinlaufblech, Windleitblech, Profilfüller, Ortgang, Lichtkuppeln

Wandverkleidung + Unterkonstruktion:

Lieferung und Montage von:

• bandverzinkten Wandriegel inkl. Wandriegelhalter zur Aufnahme der Wandfassade sowie der Unterkonstruktion der Tore, Türen und Fenster
• bandverzinkten Giebelwinkel
• Wandverkleidung Sandwichpaneele, Außen- und Innenschale Stahlblech verzinkt
• Formteilabschlüsse aus verzinktem Feinblech: Stellwinkel + Tropfkanten, Gebäudeecken innen und außen, Laibungen Tore/Türen/Fenster, Schnittkantenabdeckung Tore/Türen/Fenster

Lichtkuppel:

Lieferung und Montage von:

• Lichtkuppel-Einheiten
• zusätzliche Motoröffner

Entwässerung:

Lieferung und Montage von:

• halbrunde Zinkdachrinne

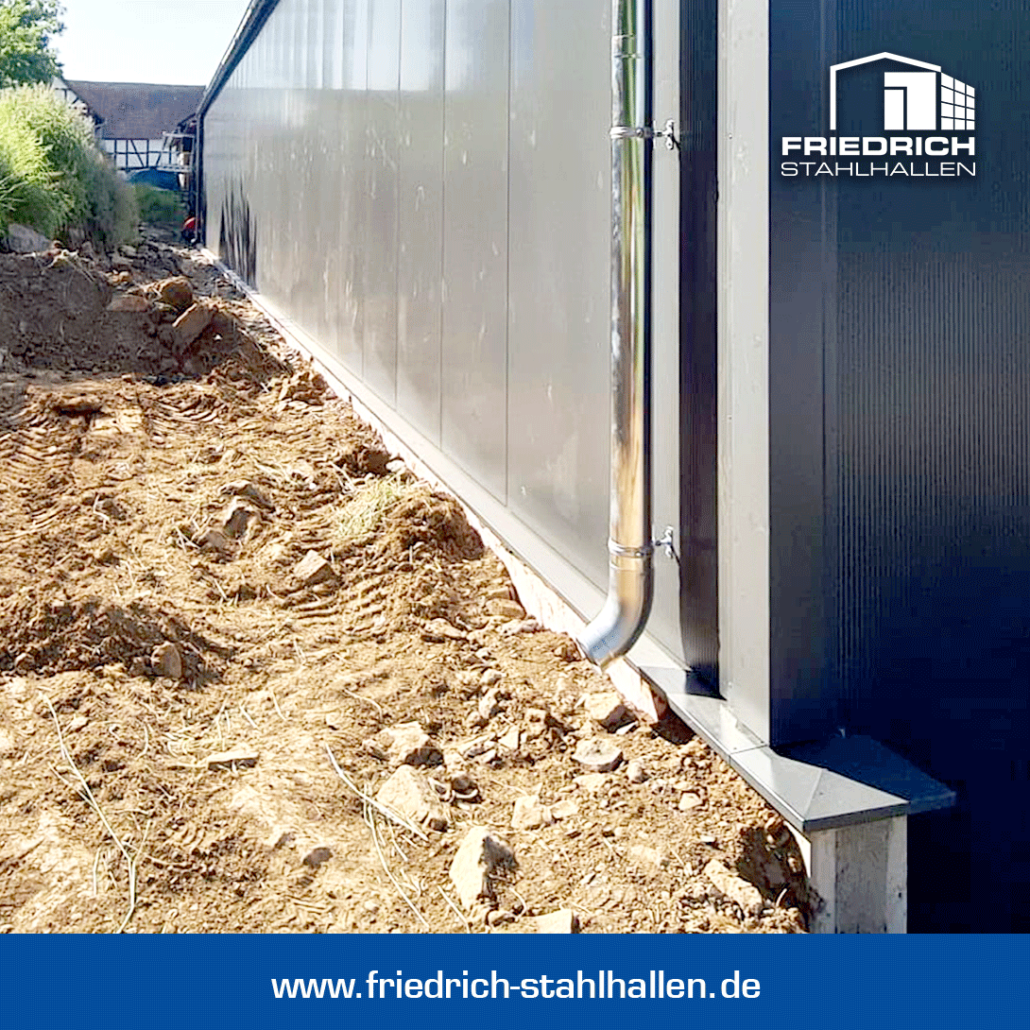

• Zink-Regenfallrohr einschl. Schellen und Wulste

Tore + Türen + Fenster:

Lieferung und Montage von:

• Sektionaltoren mit Sichtsektion
• Mehrzwecktüren
• Panikbeschlag mit Wechselfunktion
• Kunststoff-Fenster inkl. Fensterbank

Transport/Fuhrpark/Baustellen-Sicherheit :

• Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
• für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellte Höhenzugangstechnik (hier: Arbeitsbühne bis 9 m)
• für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen die (Rand-)Absturzsicherungen (ABS Lanyard, Bühnen, Gerüstfelder, Rollgerüste, Netze, Leitern-/Treppenturm) für die Monteure ein
